機床概述

電火(huo)花線切割的(de)基本原理(li)是利用(yong)工(gong)(gong)(gong)(gong)具電極(ji)對工(gong)(gong)(gong)(gong)件(jian)(jian)進行脈(mo)沖(chong)放電而(er)(er)實現加工(gong)(gong)(gong)(gong)的(de)，電火(huo)花線切割加工(gong)(gong)(gong)(gong)無需制作(zuo)(zuo)成型電極(ji)，采用(yong)細金屬(shu)絲(si)（通常叫(jiao)做(zuo)鉬(mu)(mu)絲(si)）作(zuo)(zuo)為工(gong)(gong)(gong)(gong)具電極(ji)。脈(mo)沖(chong)電源(yuan)的(de)正極(ji)接工(gong)(gong)(gong)(gong)件(jian)(jian)，負極(ji)接鉬(mu)(mu)絲(si)；鉬(mu)(mu)絲(si)以一定(ding)的(de)速度(du)往返運動(dong)(dong)，它不斷的(de)進入和(he)離開放電區(qu)域；同時在鉬(mu)(mu)絲(si)與(yu)工(gong)(gong)(gong)(gong)件(jian)(jian)之間噴(pen)入液體介質。操作(zuo)(zuo)者只要有效的(de)控(kong)制鉬(mu)(mu)絲(si)現對工(gong)(gong)(gong)(gong)件(jian)(jian)運動(dong)(dong)的(de)速度(du)和(he)軌(gui)跡(ji)，就能切割出所要求的(de)形狀和(he)尺寸工(gong)(gong)(gong)(gong)件(jian)(jian)。工(gong)(gong)(gong)(gong)件(jian)(jian)運動(dong)(dong)的(de)軌(gui)跡(ji)是通過(guo)坐標工(gong)(gong)(gong)(gong)作(zuo)(zuo)臺(tai)（縱橫向二(er)臺(tai)受控(kong)制的(de)步進電機）作(zuo)(zuo)X、Y向運動(dong)(dong)而(er)(er)形成的(de)。

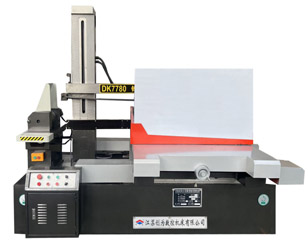

DK系列數控線(xian)切割機(ji)床主機(ji)是(shi)有床身(shen)、工(gong)作臺、運絲裝置(zhi)、線(xian)架、冷(leng)卻液箱(xiang)、機(ji)床電器、附(fu)件等部件組成。它以床身(shen)為基礎，工(gong)作臺、運絲裝置(zhi)、線(xian)架安裝在床身(shen)的同一基面(mian)上。

下面分別介紹：

1）床身

床身是(shi)箱(xiang)型樹脂(zhi)砂(sha)鑄(zhu)鐵件(jian)，是(shi)整(zheng)體鑄(zhu)造結構，其上部安裝工作臺，貯絲筒(tong)、線架、照明(ming)燈等部件(jian)。

2）工作臺

工(gong)作臺主(zhu)要由(you)工(gong)作臺面、中拖板、滾珠絲(si)杠及變速(su)齒(chi)輪(lun)箱等組成，拖板的縱橫(heng)運動(dong)采用滾珠導軌結(jie)構，分別由(you)步進電機經兩對消隙齒(chi)輪(lun)傳動(dong)絲(si)杠來實(shi)現工(gong)作臺運動(dong)。滾珠絲(si)杠具有傳動(dong)精度高、效(xiao)率高、壽(shou)命長等優(you)點。

3）運絲裝置

貯絲筒(tong)(tong)由薄壁空心圓柱體(ti)構成。電動(dong)機通(tong)過連(lian)接(jie)器帶(dai)動(dong)貯絲筒(tong)(tong)轉動(dong)，同時貯絲筒(tong)(tong)的往復移動(dong)來(lai)自經過齒(chi)輪變速后的絲杠來(lai)帶(dai)動(dong)運(yun)絲裝(zhuang)置拖板(ban)。

貯絲筒拖(tuo)板(ban)的頻繁換向(xiang)采用一組感應開關控制(zhi)，結構簡單運(yun)作靈(ling)敏，左(zuo)右撞塊上備有過載(zai)保險(xian)裝置，當感應開關換向(xiang)失靈(ling)后，切斷運(yun)絲馬達電流。

4）線架

鉬(mu)絲(si)似(si)一根封(feng)閉的傳動(dong)帶，是由卷絲(si)筒帶動(dong)其往復(fu)工(gong)作(zuo)，排絲(si)輪和(he)一對主導輪被鉬(mu)絲(si)包繞循環運(yun)轉著(zhu)。

         導(dao)輪(lun)采(cai)用密(mi)封式節鉬絲(si)垂直。

5）冷卻液箱

水泵把工(gong)作(zuo)液(ye)(ye)送(song)至加工(gong)區域，沉渣積聚在臟物箱(xiang)內(nei)，必須定期清理，工(gong)作(zuo)冷卻液(ye)(ye)用DX-1皂(zao)化液(ye)(ye)。

   6）附(fu)件

①夾具：成(cheng)組的夾具以固定(ding)平(ping)板形式或圓柱形工(gong)件，系壓板螺釘結構，用T型螺絲(si)把夾具固定(ding)于(yu)工(gong)作臺上。

②搖把：用于繞絲是轉(zhuan)動(dong)貯絲筒。

③緊絲輪(lun)：用于手動(dong)張緊鉬絲。

性能特點：

1、機床床身采用(yong)樹脂(zhi)砂(sha)鑄件，經過二(er)次(ci)回火變形小，強度大。

2、具有性(xing)能穩定，輸出功率大，切割速度(du)快，表面光潔度(du)高，鉬絲損耗小(xiao)等(deng)特(te)點。超低(di)的(de)鉬絲損耗，大幅度(du)降低(di)加工(gong)成本。

3、編控一體化：復雜(za)圖(tu)(tu)形(xing)可經CAD轉(zhuan)換DXF圖(tu)(tu)，加工圖(tu)(tu)形(xing)實時跟蹤，多種加工狀(zhuang)態顯示，還具備停(ting)電記憶，短路回(hui)退(tui)，斷絲保護，自動(dong)停(ting)機，任意角旋轉(zhuan)等功能。

4.采用品(pin)牌線(xian)切割專用變(bian)頻(pin)器(qi)控(kong)制運(yun)絲(si)電(dian)機(ji)，無極調速(su)，配合感應開關無觸點換向(xiang)(xiang)，換向(xiang)(xiang)時無火花(hua)干擾(rao)，無換向(xiang)(xiang)噪聲，電(dian)機(ji)運(yun)行(xing)平穩，提高機(ji)床工作可靠性和安全性。
