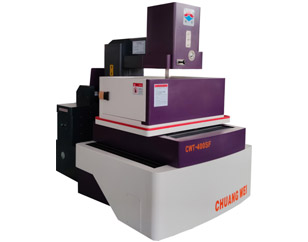

DK7740T電火花線切割機床

2023-02-24 15:20:42

次

詳細介紹：

特性簡介

一、機床主要結(jie)構和性(xing)能：

1、機床(chuang)床(chuang)身:采(cai)用T型復式箱體整體結(jie)構；主承(cheng)載結(jie)構支(zhi)撐筋(jin)連(lian)接拖板、線架(jia)、運(yun)絲基(ji)準面(mian)，構成多組合T型線、面(mian)、體的(de)穩(wen)定整體,塑脂(zhi)砂型鑄造-確保(bao)整體機身的(de)剛性穩(wen)定性，基(ji)準面(mian)的(de)平面(mian)度在動(dong)靜態中的(de)精度得到保(bao)證，提(ti)高了機身承(cheng)載面(mian)的(de)載荷(he)重量(liang)。

2、工作臺(tai)拖板部分：拖板采(cai)用凹凸(tu)實體(ti)、田字型加強筋結(jie)構，塑脂砂(sha)型鋳造(zao)-組織結(jie)構穩定、不易產生形狀誤差（變形）。滾珠絲(si)杠和(he)線性導軌設計安裝在同一個基體(ti)的基準面上-提高裝配位(wei)置精度、消除裝配誤差。

3、線架部分：立柱應用C型箱體結構。C型立柱的上部（上線架）和(he)下線架體相對成(cheng)(cheng)為固(gu)定(ding)式線架-剛性強不容易產生共振現象；排絲(si)輪組件(jian)的數值壓(ya)簧(huang)機(ji)(ji)構-確保(bao)鉬(mu)絲(si)的衡張力；方形(xing)導(dao)桿(gan)升降(jiang)機(ji)(ji)構中應用蝸輪、斜(xie)齒桿(gan)機(ji)(ji)構和(he)900V型導(dao)向(xiang)、V型滑塊緊定(ding)鎖緊-可靠方便的調整切割高(gao)度（電動(dong)）；上噴(pen)水(shui)裝置由噴(pen)水(shui)板、導(dao)絲(si)器組成(cheng)(cheng)，連接在(zai)方形(xing)導(dao)桿(gan)下方-穩定(ding)鉬(mu)絲(si)的顫動(dong)、輔助上噴(pen)水(shui)板的冷卻液完全噴(pen)注在(zai)加(jia)工部位(wei)。

二、機(ji)床工作臺(tai)傳動結構特(te)性(xing)：

1、線性導軌(gui)、精(jing)密滾珠絲杠和精(jing)密齒輪箱(xiang)組合理安裝在一個基(ji)體的基(ji)準面上(shang)-確保線性導軌(gui)的直線度、平行(xing)度和滾珠絲杠的上(shang)母線、側母線的平行(xing)度。

2、線性(xing)導軌上(shang)滑塊付的(de)(de)中心跨度合(he)理(li)分布(bu)在拖(tuo)板、支(zhi)撐面(mian)的(de)(de)中心和重心的(de)(de)對稱點上(shang)-確保工作臺動靜負載均分在滑塊上(shang)，提升精度穩(wen)定性(xing)。
